智能濾波補償單元
 |
便攜式智能濾波無功補償單元
1、智能濾波無功補償單元概述
BDKJ-LC便攜式智能濾波無功補償單元適用于中高頻加熱、直流電機驅動、變頻器電機驅動、整流逆變電源等需要抑制諧波補償無功功率的場合，該單元裝置采用綜合智能控制，通過采集負載的運行參數，精確計算投切濾波補償功率單元，實現無功功率的精準快速補償，有效抑制諧波，使補償效果達到最佳。
智能濾波無功補償單元使用方便，便于安裝，占地面積小，適合于各種場合的使用。尤其是在改造傳統的無功補償柜中更能體現它的便捷性、實用性等。智能濾波無功補償單元分為控制單元+功率補償單元，單臺控制單元可控制多組功率補償單元。
2、智能濾波無功補償單元的功能
● 智能采集控制輸出，快速補償負載所需的無功功率，補償一步到位。
●20KVAR自動精細補償負載無功，使補償精度更高。
●提高線路功率因數，改善線路電壓質量，降低線路損耗。
●抑制系統高次諧波，防止系統諧波震蕩放大。
●降低主變無功電流，增加輸出容量。
●適用于各種母線變化的無功補償
3、智能濾波無功補償單元特點
● 獨立的抗干擾設計，保證在各種惡劣的電磁環境中穩定運行。
●采用先進的智能邏輯無功控制技術，達到最佳的無功補償控制效果。
●對多組不同容量的功率單元進行匹配投切，均衡投入支路，延長功率補償單元的使用壽命。
●根據負載的多組運行方式，自動調整補償策略，使母線負載均衡的獲得無功補償，達到最佳的補償效果。
●具有完備的保護功能：過壓、欠壓、過流、超溫、諧波越線等。
●具有自動控制、手動控制、遠程控制多種方式。
●具有完備的散熱溫控系統，完備的報警指示系統。
●智能濾波無功補償單元采用濾波電抗器串聯濾波電容器的偏諧設計，抑制系統諧波，平穩可靠補償無功功率。
●安裝、操作簡單，運行可靠，便于維護。

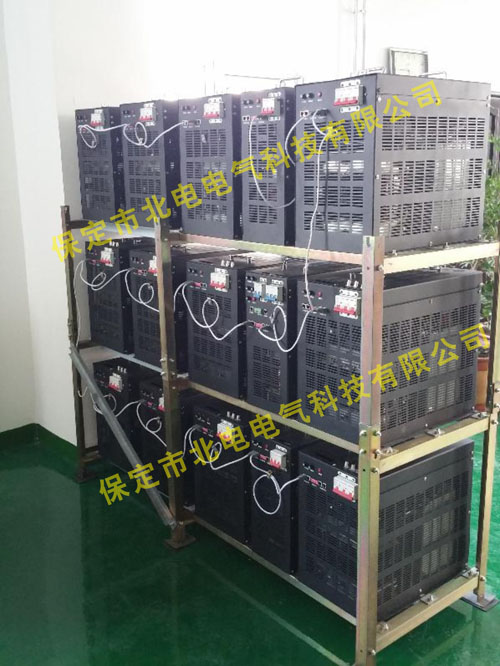

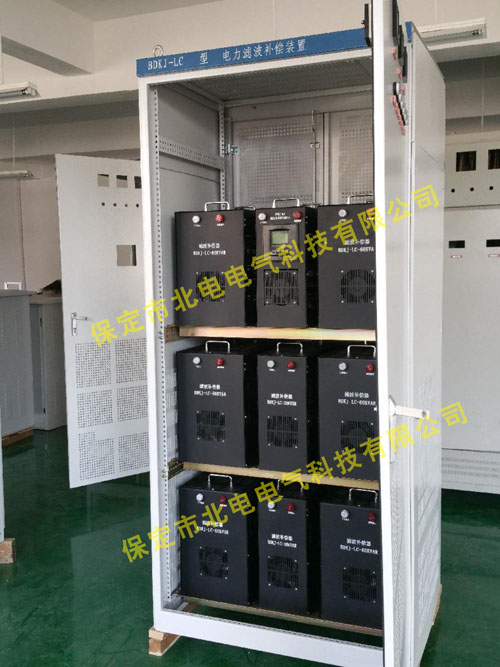

4、智能濾波無功補償單元組成
控制功率單元：主要由濾波電抗器、濾波電容器、專用快速投切開關、報警指示系統、超溫保護系統、斷路器、工作指示燈、電源隔離變壓器、智能濾
波補償控制器（采樣32位ARM微處理芯片，多任務操作內核，LCD友好中文界面）等組成。控制單元可增加備用控制器，當主控制器故障，可自動切換到備用控
制器進行控制，使濾波補償系統更可靠。
功率補償單元：主要由濾波電抗器、濾波電容器、專用快速投切開關、報警指示系統、超溫保護系統、溫控散熱系統、斷路器、工作指示燈、等組成。
5、智能濾波無功補償單元使用環境
●環境溫度：-25—+45度
● 海拔高度：不超過2000M，超過需注明
●相對濕度：日常不超過95%，月平均值不大于90%
●工作環境：周圍無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在
●安裝條件：無劇烈震動及顛簸，安裝傾斜度不大于5度
6、智能濾波無功補償單元性能參數
●電壓測量精度：0.5級
●電流測量精度：0.5級
●功率因數測量精度：1.0級
●有功電能測量精度：1.0級
●無功電能測量精度：1.0級
●電流采樣范圍：0—5A

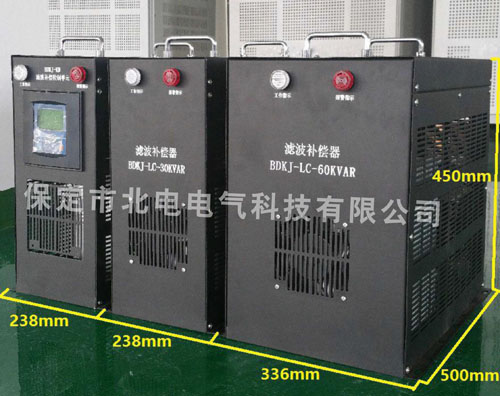

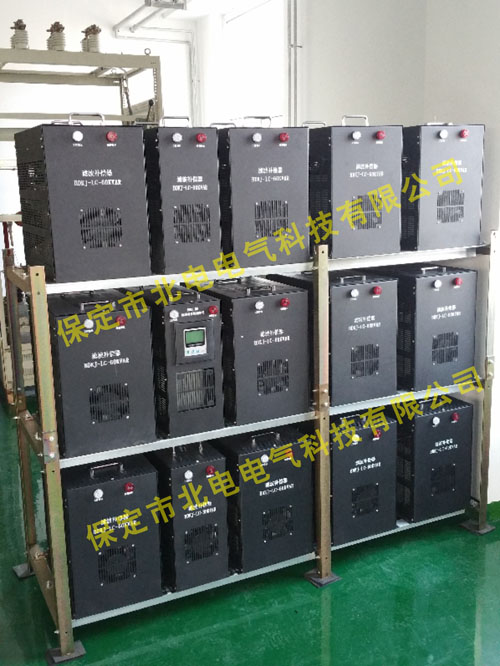

7、智能濾波無功補償單元標準外形尺寸
|
名稱 |
型號 |
外形尺寸(寬*深*高） |
重量（KG) |
|
主控單元 |
BDKJ-KD-20 |
238*500*450 |
34 |
|
功率單元 |
BDKJ-LC-30 |
238*500*450 |
36 |
|
功率單元 |
BDKJ-LC-60 |
336*500*450 |
56 |
8、智能濾波無功補償單元容量選擇
設計一般按變壓器容量的40%選擇補償，如：1000變壓器按40%左右考慮補償容量（即左右400KVAR)，選擇智能濾波補償單元60KVAR功率補償單元6臺，控制單元（20KVAR功率補償）1臺，總容量為380KVAR；或60KVAR功率補償單元6臺，30KVAR功率補償單元1臺，控制單元（20KVAR功率補償）1臺，總容量為410KVAR。
